Wat doet 3D SSPP?
Het programma 3D SSPP, 3D Static Strength Prediction Program, is ontwikkeld aan de universiteit van Michigan. Het berekent de vereiste statische krachten in alle gewrichten voor taken zoals heffen en tillen, trekken en duwen. Voor de lage rug geeft de software specifiek de uitgeoefende drukkracht op de tussenwervelschijven weer. Het resultaat is hoeveel % van de mannen en vrouwen de nodige krachten kunnen uitoefenen bij de beschreven taak. De drukkracht in de lage rug wordt vergeleken met de grenswaarde uit de NIOSH methode (3400N).
Hoe werkt 3D SSPP?
3D SSPP is vooral bruikbaar in de analyse van “trage” bewegingen, bijvoorbeeld het tillen van zware lasten. De biomechanische berekeningen verwaarlozen immers het effect van versnelling en momenten. Dynamische taken splitst men daarom best op in “statische” deeltaken, die men elk apart worden evalueert.
Stap 1: Verzamelen van informatie
Onder de rubriek “task input” kan men gegevens over antropometrie, de last en de houding ingeven. Het geslacht, lengte en gewicht van de werknemer vult men in bij “anthropometry”. Voor de last is het gewicht en de richting van de kracht van belang (“hand loads”). Om de houding te selecteren, bestaan er meerdere mogelijkheden.
Stap 2: Bepaal de houding
Het schatten van de gewrichtshoeken kan op drie manieren gebeuren. Door de plaats van de handen of de postie van de last ten opzichte van het lichaam in te geven, doet 3D SSPP automatisch een voorspelling van de houding. De software zal de houding van de 3D figuur automatisch genereren. Deze kan men zelf nog manueel aanpassen tot de reële houding zoveel mogelijk benaderd wordt. Het meest correct blijft natuurlijk alle gewrichtshoeken afzonderlijk invoeren.
Stap 3: Analyse

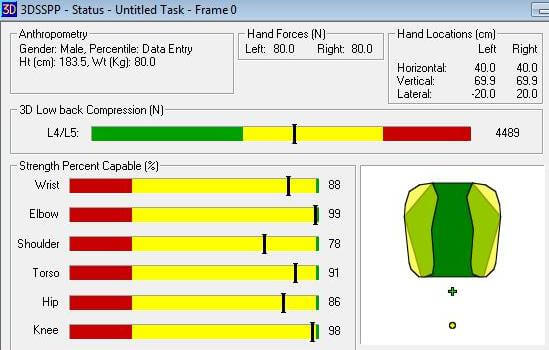

Onder de rubriek “Reports” kan men de uitslagen van de analyses terugvinden:
- Krachten en momenten per gewricht
- Hoeveel % van de mensen deze kracht kunnen leveren
- Drukkrachten lage rug
Voordelen
Simuleren
3D SSPP kan men gebruiken om de fysieke eisen van een werkpost te evalueren. Ook kan men aanpassingen of nieuwe ontwerpen reeds op voorhand evalueren vooraleer ze in productie gaan. Het programma voorziet een simulatie op basis van de ingegeven antropometrie, houding en krachten. Een 3D grafische illustratie van de mens wordt automatisch gegenereerd.
Wetenschappelijk onderbouwd
Om de statische krachten per gewricht te bepalen gebruikt 3D SSPP het biomechanisch model uit het boek “Occupational Biomechanics” van Chaffin (1999). Ook de 2D analyse van drukkrachten ter hoogte van L5/S1 (“Sagittal plane lowback analysis”) is hierop gebaseerd.
Om een opdeling te maken in componenten die bijdragen tot de drukkrachten in de lage rug, doet 3D SSPP ook een “3D low back analysis” ter hoogte van L4/L5. Dit verklaart waarom de resultaten tussen beide analyses lichtjes kunnen verschillen.
Nadeel
Vereenvoudiging realiteit
3DD SSPP is vooral goed in het beoordelen van statische houdingen. De realiteit is veelal dynamisch, waardoor de beoordeling steeds een vereenvoudiging is. 3D SSPP moet/mag men daarom niet als enige methode gebruiken om een werkpost correct te ontwerpen. Andere criteria en en een professioneel oordeel blijven vereist.
Expertniveau
De software vraagt redelijk wat oefening om er vlot mee weg te kunnen. Vandaar dat deze methode past om een risicoanalyse op expertniveau uit te voeren.
Niet meer gratis
3DD SSPP was een gratis software, maar is in 2020 verkocht aan EHS Velocity. Ze staan in voor de verkoop en verder onhoud van de software. Dat maakt dat het betalend en minder toegankelijk is geworden.
